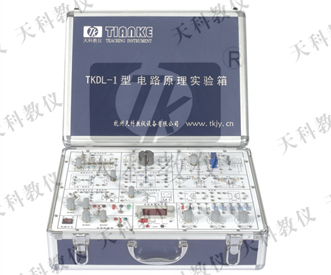

TKDL-1型 电路原理实验箱
“TKDL-1型电路原理实验箱”是专为电路原理课程而配套设计的。它集实验?？椤⒅绷骱涟脖怼⑽妊乖?、恒流源于一体，结构紧凑，性能稳定可靠，实验灵活方便，有利于培养学生的动手能力。
一、主要配置及性能特点
1.实验板 母板采用2mm厚印制线路板制成， 正面印有元器件图形符号及相应的连线，反面为印制线路，并焊好相关的元器件等。
2.直流稳压电源 提供±12V/0.5A、0～30V/0.5A共三路, 其中0～30V电源分0～10V，10～20V，20～30V三档，每档均连续可调，每路电源均有短路?；ぷ远指垂δ?。
3.直流恒流源 输出0～200mA，分2mA、20mA、200mA三档，每档均连续可调。
4.直流数字毫安表 测量范围0～200mA，量程分2mA、20mA、200mA三档，直键开关切换，三位半数显，精度0.5级。
5.?；は? 高强度铝合金箱,有把手等,造型美观大方。
6.备有实验连接线及实验指导书等。
二、实验项目
1. 叠加原理验证
2. 基尔霍夫定律验证
3. 戴维南定理验证
4. 诺顿定理验证
5. 二端口网络测试
6. 互易定理验证
7. 磁滞回线观测
8. 铁芯互感耦合电路
9. R、C文氏桥选频网络特性测试
10. R、C双T选频网络特性测试
11. 受控源VCVS、VCCS、CCVS、CCCS实验研究
12. R、L、C串联谐振电路研究
13. R、C一阶电路响应测试
14. 二阶动态电路响应测试
15.二阶网络状态轨迹显示
